Цифровой осциллограф серии DS70000

Компания RigolTechnologies представляет многофункциональный осциллограф высокого класса серии DS70000 с полосой пропускания до 5 ГГц.

Серия осциллографов DS70000 реализована по архитектуре UltraVision III, обеспечивающей более высокую частоту дискретизации, увеличенную глубину памяти, более высокую скорость захвата осциллограмм и лучшее разрешение по вертикали по сравнению с предыдущими моделями.

Технические характеристики осциллографов серии DS7000:

• Максимальная частота дискретизации, 2 канала – 20 Гвыборок/с
• Количество входных аналоговых каналов-4
• Полоса пропускания – 3 ГГц и 5 ГГц
• Максимальная глубина памяти,2 канала – 2 Гвыборки
• Скорость обновления сигналов – 1000 000 осц. /с
• Разрешение по вертикали – от 8 бит до 16 бит
• Функция анализа спектра в реальном времени (RTSA)
• Диагональ сенсорного дисплея cрегулируемым углом наклона – 15,6 дюйма

Диагональ дополнительного дисплея –3,5 дюйма

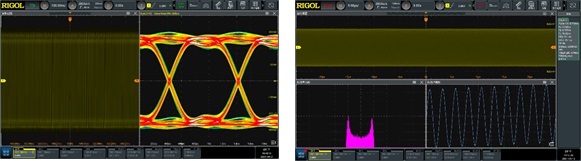

Программное приложение для построения глазковой диаграммы в реальном времени и измерений джиттера позволит проводить анализ качества сигналов высокосортных интерфейсов

Набор программных опций для запуска и декодирования протоколов cпоследовательной передачей данных, поддерживаемых осциллографом серии DS70000:

• RS232/UART, I2C, SPI
• CAN, LIN, FlexRay, CAN-FD
• I2S
• MILSTD-1553, ARINC 429

Осциллограф серии DS7000 оснащен программным приложением, позволяющим проводить предварительное тестирование устройств на соответствие стандартам USB2.0 (Low/full/High),100Base-T. Позже будут добавлены тесты для стандартов 10/1000Base-T, MIPI D-PHY, automotive Ethernet.

Уникальной характеристикой осциллографов серии DS70000 является наличие функции анализа спектра в реальном времени (RTSA) cполосой анализа равной полосе пропускания осциллографа.

•

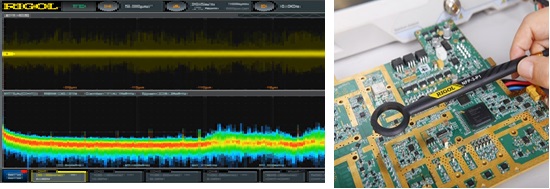

  Применяя пробники ближнего поля NFP-3 в режиме RTSA, можно определить источники помех тестируемого устройства.





  Характеристики дифференциальных пробников, используемых с осциллографом серии DS70000 описаны ниже в таблице.
