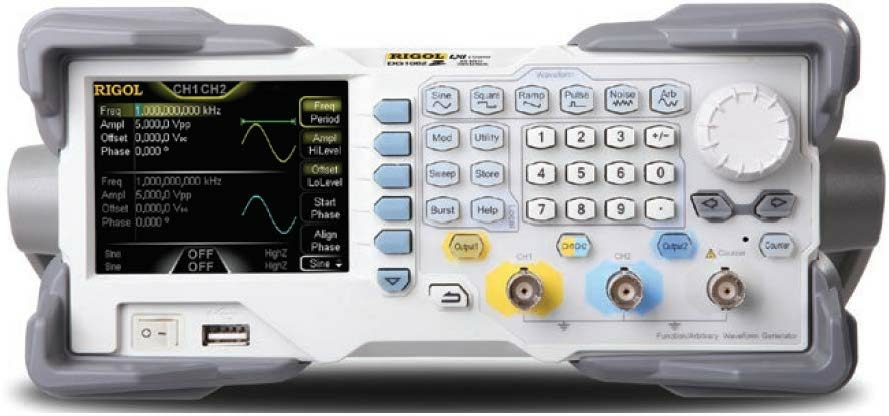

Многофункциональный генератор сигналов произвольной формы, сочетающий множество функций в одном корпусе:
- функциональный генератор,
- генератор сигналов произвольной формы,
- генератор шума,
- генератор импульсов,
- генератор гармоник,
- аналого-цифровой модулятор,
- счетчик
Отличительные особенности генератора:
- количество полнофункциональных каналов с точно регулируемой фазой: 2
- инновационная технология SiFi
- до 160 встроенных сигналов
- множественные аналоговые и цифровые модуляции
- стандартный генератор гармонических колебаний
- формы подведения функции
- стандартный 7-разрядный полнофункциональный частотомер
Основные характеристики:
Количество каналов: 2
Максимальная частота: 30 МГц
Частота дискретизации: 200 Мвыб/с
Стандартные формы сигнала:
- синус
- меандр
- пилообразный
- импульсный
- шум
- гармоники (до 8 порядков)
Сигналы произвольной формы:
- кардинальный синус,
- экспоненциальное возрастание,
- экспоненциальное понижение,
- ЭКГ,
- Гаусс,
- гаверсинус,
- Лоренца,
- двухцветный,
- прямой ток,
- и т. д. до 160 осциллограмм
Длина волны: от 8 pts до 8Mpts, опционально 16 Mpts
Разрешение по вертикали: 14 бит
Характеристики частот:
- Синусоидальная: 1 мкГц-30 МГц
- Прямоугольная: 1 мкГц-25 МГц
- Линейная: 1 мкГц-500 КГц
- Импульс: 1 мкГц-15 МГц
- Arb/Гармоники: 1 мкГц-10 МГц
- Шум: диапазон частот 30 МГц (-3 дБ)
Чистота синусоидального спектра: общее гармоническое искажение <0,075% (10–20 кГц, 0 дБм); фазовый шум <-125 дБн при 10 МГц (0 дБм, смещение 10 кГц)
Характеристики сигналов:
- прямоугольник времени подъема/падения: стандартное (1 Впик-пик) < 10 нс
- фазовое колебание: стандартное (1 Впик-пик) ≤ 5 МГц: 2 ppm + 200 ps, > 5 МГц: 200 ps
- Выходная амплитуда (нагрузка 50 Ом): ≤10 МГц: 1 мВпик-пик-10 Впик-пик; ≤30 МГц: 1 мВпик-пик-5 Впик-пик; ≤60 МГц: 1мВ-2.5 Впик-пик
- Вид модуляции: AM, FM, PM, ASK, FSK, PSK, и PWM
- Рабочий режим: непрерывный, всплеск, развертка и модуляция
Характеристики всплеска:
несущая частота 2 мГц-25 МГц/30 МГц / 60 МГц; количество импульсов: 1-1 000 000 или бесконечно; источник триггера: внешний, внутренний и ручной
Стандартный интерфейс: USB-Device (на задней панели), USB-Host, LAN (LXI-C)
Стандартная комплектация:
- шнур питания соответствует стандарту страны назначения
- кабель BNC (1 метр)
- USB кабель
- краткое руководство
Размеры (ШхВхГ): 237,4х97х268 мм
Масса: 1,75 кг (без упаковки); 2,85 кг (с упаковкой)
Опциональные аксессуары:
- 16 Mpts памяти для сигналов произвольной формы
- программное обеспечение для редактирования сигналов произвольной формы на ПК (расширенная функция)
- аттенюатор на 40 дБ
- усилитель мощности 10 Вт
- комплект для монтажа в стойку (для одного генератора)
- комплект для монтажа в стойку (для двух генераторов)
- модуль USB-GPIB
