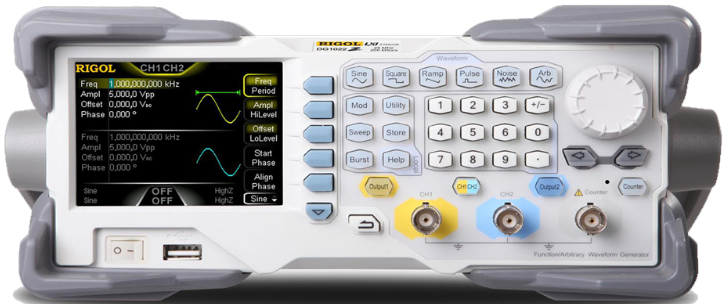

Генератор сигналов RIGOL DG1022Z

Многофункциональный генератор сигналов произвольной формы, 2 канала, выходная частота 25 МГц
Цена49990.00 руб., без НДС
Заполните обязательное поле
Заполните обязательное поле
Повторная отправка формы через:
Количество: 5

Цена 49990.00 руб., без НДС
Артикул:
12345678
Производитель:
  • RIGOL
Страна-производитель:
  • Китай
Максимальная частота (МГц):
50
Частота дискретизации (МВыб/с):
200
Количество каналов:
2
Размер ЖК-дисплея (дюймов):
3.5
Стандартные формы сигналов:
Синус, меандр, пилообразный, импульс, шум, гармоники (до 8 порядков)
Интерфейсы:
USB-Device (на задней панели), USB-Host, LAN (LXI-C)
Ширина упаковки (см):
44
Высота упаковки (см):
23
Глубина упаковки (см):
35
Масса без упаковки (кг):
1.75
Масса в упаковке (кг):
7.1
Гарантия на прибор (лет):
3
Внесение в госреестр СИ РФ:
нет
Штрих код товара:
693821560290
Основные характеристики

Многофункциональный генератор сигналов произвольной формы, сочетающий множество функций в одном корпусе:

  • функциональный генератор,
  • генератор сигналов произвольной формы,
  • генератор шума,
  • генератор импульсов,
  • генератор гармоник,
  • аналого-цифровой модулятор,
  • счетчик

Отличительные особенности генератора:

  • количество полнофункциональных каналов с точно регулируемой фазой: 2
  • инновационная технология SiFi
  • до 160 встроенных сигналов
  • множественные аналоговые и цифровые модуляции

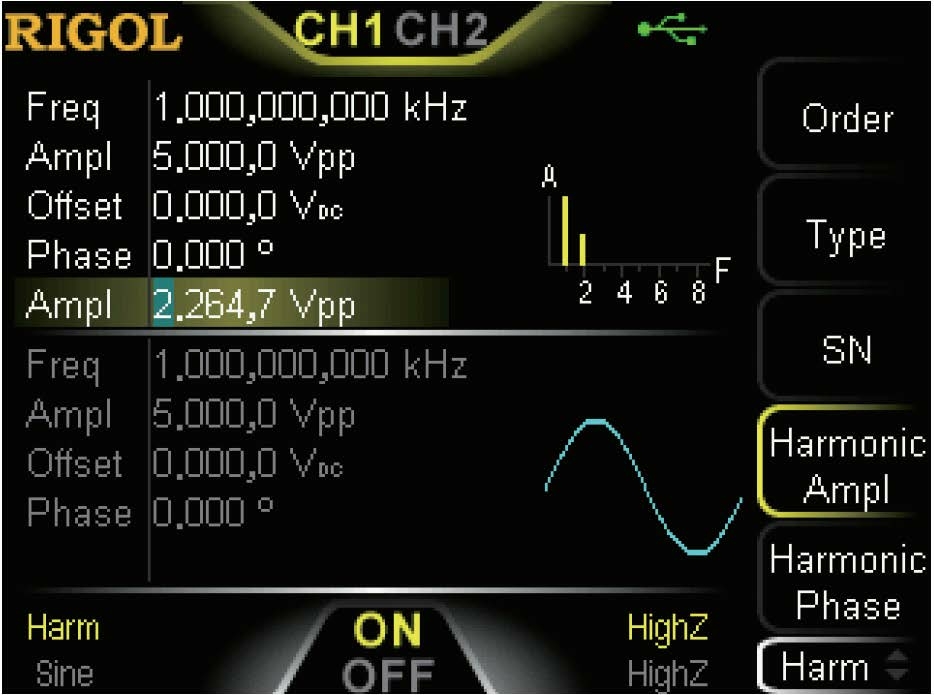

  • стандартный генератор гармонических колебаний
  • формы подведения функции
  • стандартный 7-разрядный полнофункциональный частотомер

Основные характеристики:

Количество каналов: 2

Максимальная частота: 25 МГц

Частота дискретизации: 200 Мвыб/с

Стандартные формы сигнала:

  • синус
  • меандр
  • пилообразный
  • импульсный
  • шум
  • гармоники (до 8 порядков)

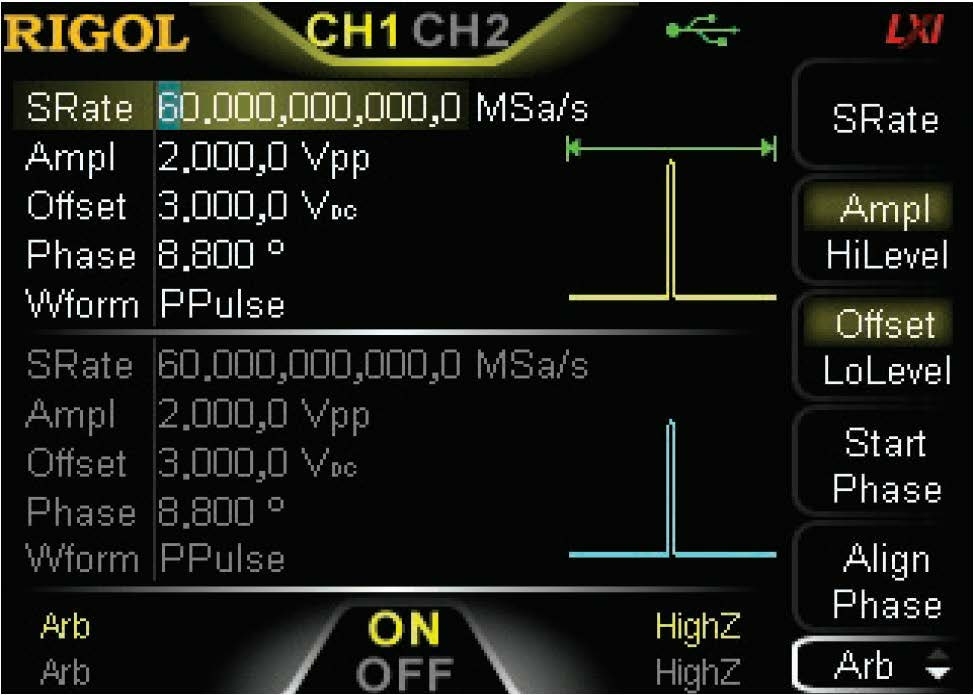

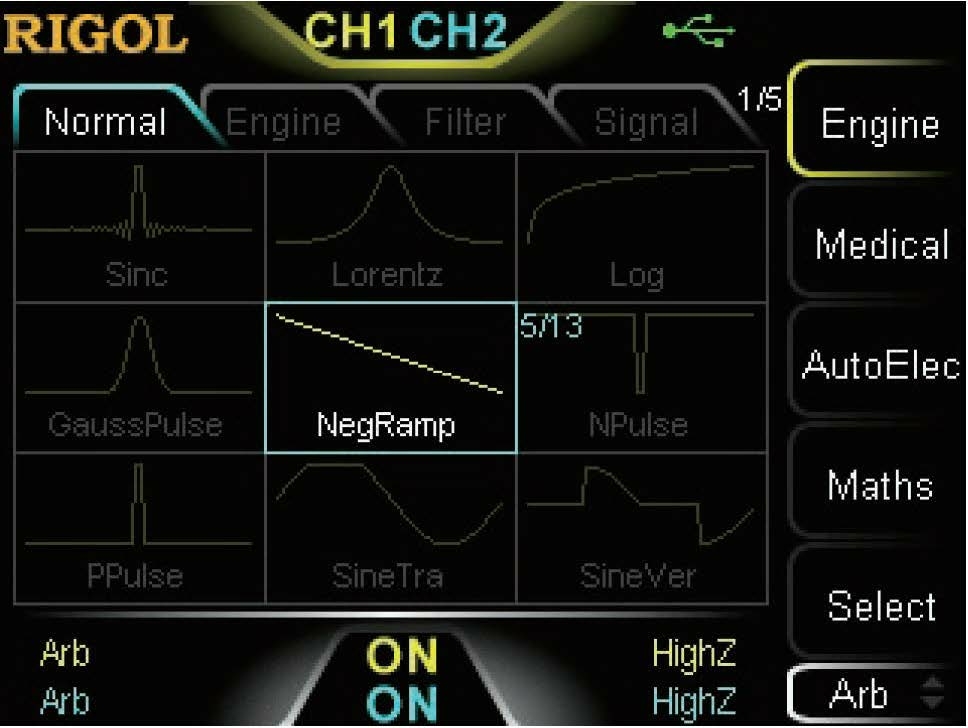

Сигналы произвольной формы:

  • кардинальный синус,
  • экспоненциальное возрастание,
  • экспоненциальное понижение,
  • ЭКГ,
  • Гаусс,
  • гаверсинус,
  • Лоренца,
  • двухцветный,
  • прямой ток,
  • и т. д. до 160 осциллограмм

 Длина волны: от 8 pts до 2Mpts, опционально 16 Mpts

Разрешение по вертикали: 14 бит

Характеристики частот:

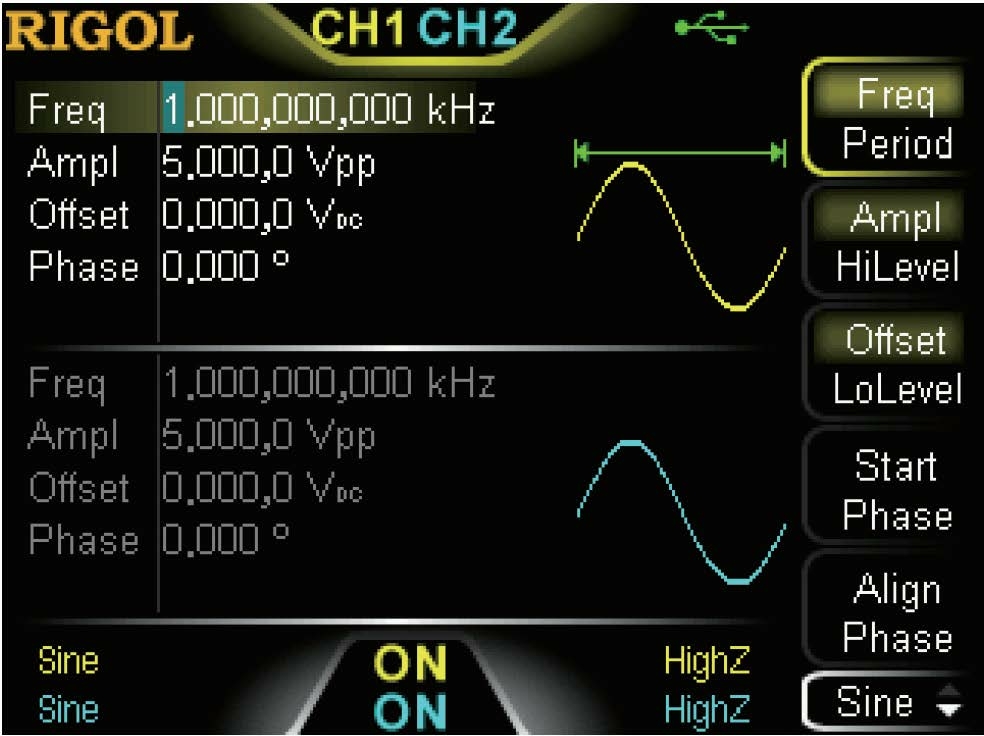

  • Синусоидальная: 1 мкГц-25 МГц
  • Прямоугольная: 1 мкГц-25 МГц
  • Линейная: 1 мкГц-500 КГц
  • Импульс: 1 мкГц-15 МГц
  • Arb/Гармоники: 1 мкГц-10 МГц
  • Шум: диапазон частот 25 МГц (-3 дБ)

Чистота синусоидального спектра: общее гармоническое искажение <0,075% (10–20 кГц, 0 дБм); фазовый шум <-125 дБн при 10 МГц (0 дБм, смещение 10 кГц)

Характеристики сигналов:

  • прямоугольник времени подъема/падения: стандартное (1 Впик-пик) < 10 нс
  • фазовое колебание: стандартное (1 Впик-пик) ≤ 5 МГц: 2 ppm + 200 ps, > 5 МГц: 200 ps
  • Выходная амплитуда (нагрузка 50 Ом): ≤10 МГц: 1 мВпик-пик-10 Впик-пик; ≤30 МГц: 1 мВпик-пик-5 Впик-пик; ≤60 МГц: 1мВ-2.5 Впик-пик

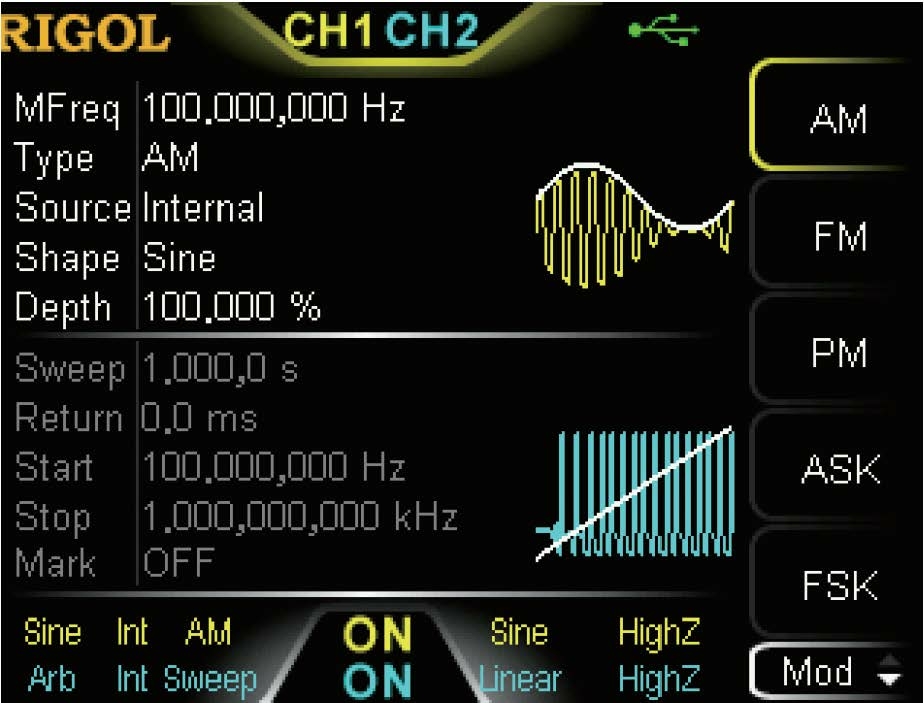

  • Вид модуляции: AM, FM, PM, ASK, FSK, PSK, и PWM
  • Рабочий режим: непрерывный, всплеск, развертка и модуляция

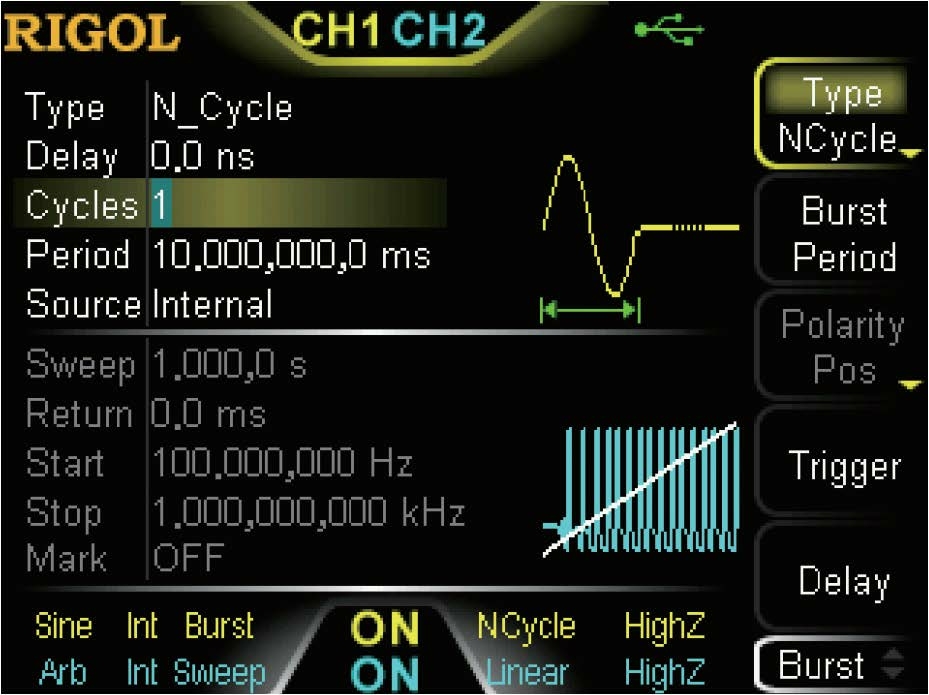

Характеристики всплеска:

несущая частота 2 мГц-25 МГц/30 МГц / 60 МГц; количество импульсов: 1-1 000 000 или бесконечно; источник триггера: внешний, внутренний и ручной

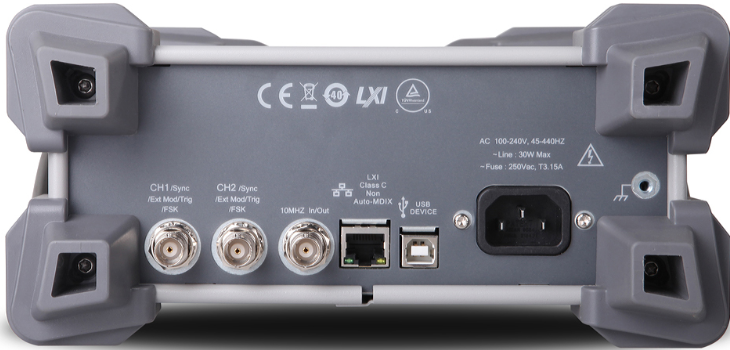

Стандартный интерфейс: USB-Device (на задней панели), USB-Host, LAN (LXI-C)

Стандартная комплектация:

  • шнур питания соответствует стандарту страны назначения
  • кабель BNC (1 метр)
  • USB кабель
  • краткое руководство

Размеры (ШхВхГ): 440х340х230 мм

Масса: 4,5 кг (без упаковки); 6,9 кг (с упаковкой)

Опциональные аксессуары:

  • 16 Mpts памяти для сигналов произвольной формы
  • программное обеспечение для редактирования сигналов произвольной формы на ПК (расширенная функция)
  • аттенюатор на 40 дБ
  • усилитель мощности 10 Вт
  • комплект для монтажа в стойку (для одного генератора)
  • комплект для монтажа в стойку (для двух генераторов)
  • модуль USB-GPIB
Отзывы
04.11.2020
Мария

Купили этот генератор в лабораторию, общаемся с ним неделю - очень довольны. Действительно улучшенная версия его "младшего брата" 1022. Из обновлений относительно младшей модели: увеличенный цветной экран, на котором отображается информация сразу о двух каналах, новый тумблер на вкл\выкл (вместо кнопки, которую не всегда поймешь нажал ты или нет), нету неконтролируемой разности фаз между каналами, что донимало нас раньше, увеличенная полоса до 25 МГц. Есть еще некоторое количество функций, название которых интригует (типа суммирование каналов), но мы их еще не разведали.
В общем, как и 1022, генератор идеально подходит для базовых лабораторных задач: сканирование чего-то, выдача триггера, постоянное смещение, все типы модуляции, которые можно пожелать + свипирование, что иногда тоже очень удобно.
К покупке рекомендую.

Магазин тоже хороший, всё подробно, понятно и быстро. Оплатила через карточку, через 4 дня в руках держала прибор (доставка в МО через СДЭК).
Добавить отзыв

Заполните обязательное поле
Необходимо согласие на обработку персональных данных
Повторная отправка формы через:

Гарантия: 3 года (от производителя), не распространяется на аксессуары

Межкалибровочный интервал: 1 год

Внесен в госреестр
