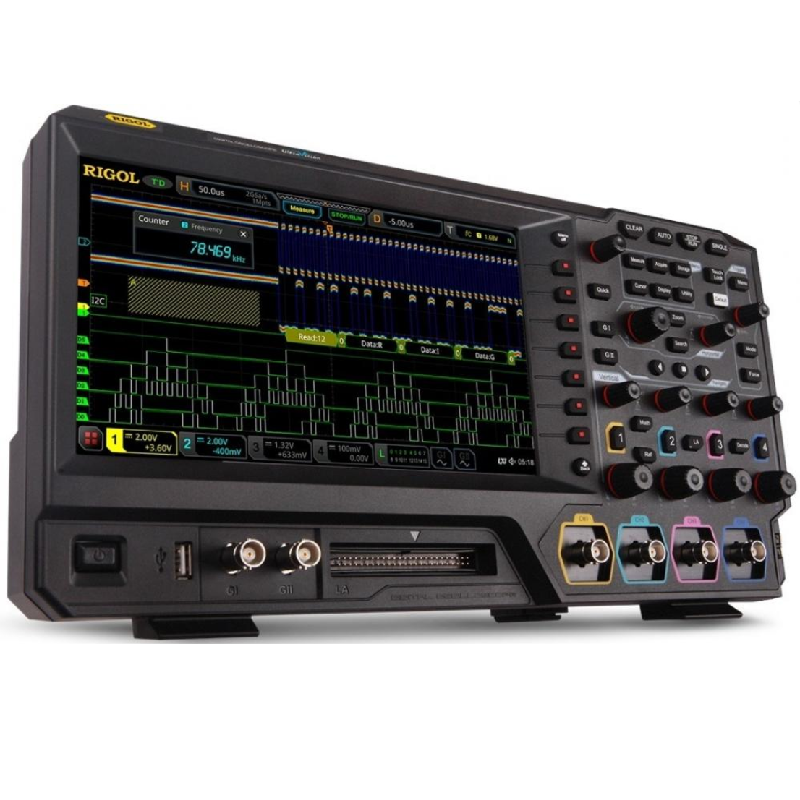

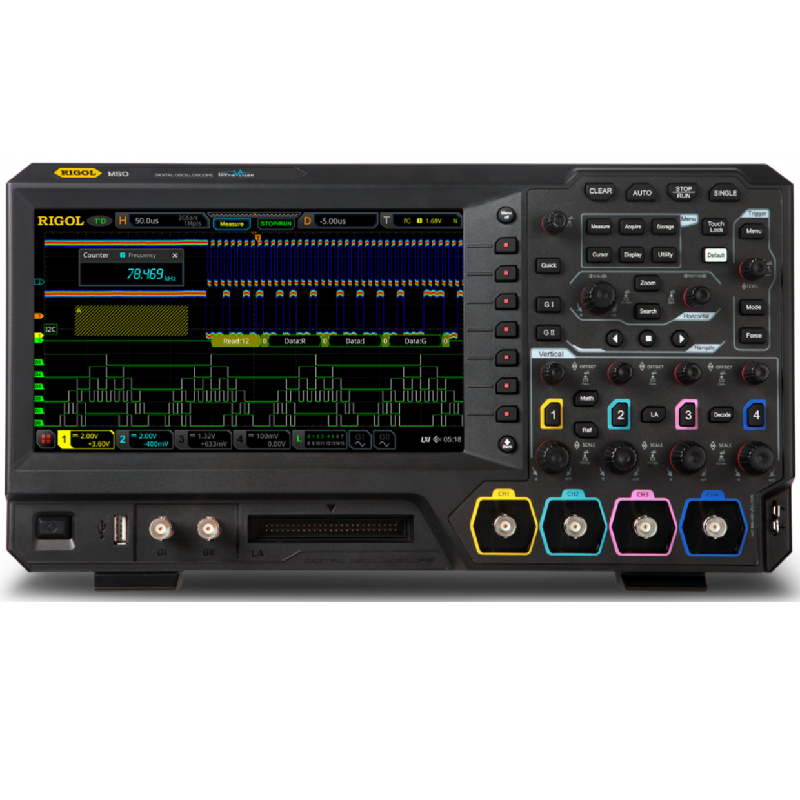

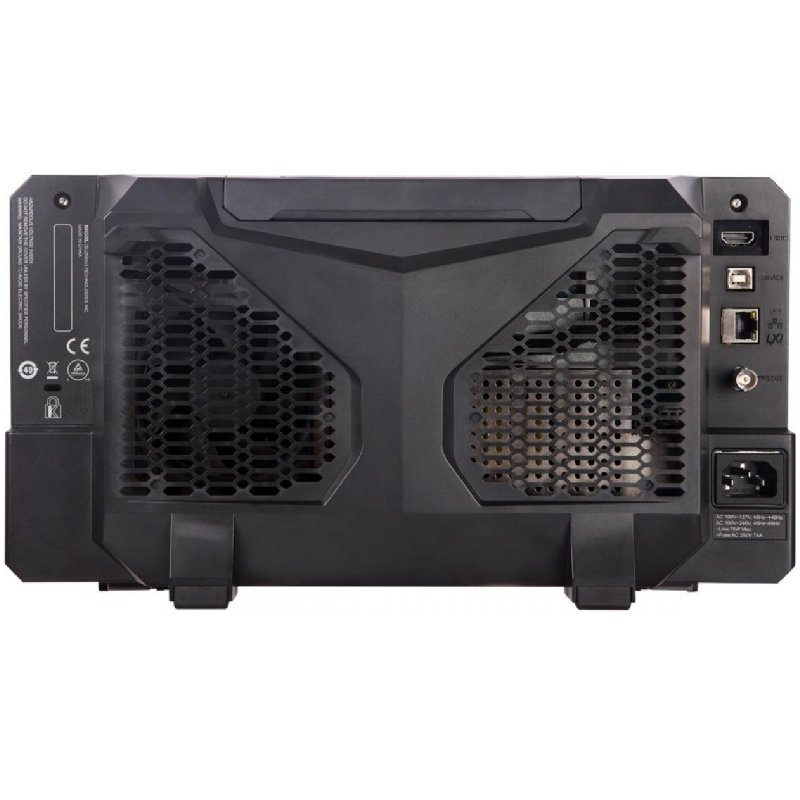

Осциллограф цифровой RIGOL MSO5074 (70 МГц, 4 канала)

Полоса пропускания 70 МГц, 4 аналоговых и 16 цифровых каналов
Цена109990.00 руб., без НДС

Старая цена 143990.00 руб., без НДС
Заполните обязательное поле
Заполните обязательное поле
Повторная отправка формы через:
Количество: 10

Цена 109990.00 руб., без НДС

Старая цена 143990.00 руб., без НДС
Производитель:
  • RIGOL
Страна-производитель:
  • Китай
Полоса пропускания (МГц):
70
Количество аналоговых каналов:
4
Количество цифровых каналов:
16
Размер ЖК-дисплея (дюймов):
9
Максимальная глубина памяти одного канала (Mpts):
200
Скорость регистрации (осц./с):
≥500 000
Интерфейсы:
USB2.0 Host × 1, USB2.0 Device, LAN(10/100/1000 Base-T), HDMI 1.4b, TRIG OUT
Ширина упаковки (см):
54
Высота упаковки (см):
35
Глубина упаковки (см):
27
Масса без упаковки (кг):
3.5
Масса в упаковке (кг):
10.2
Гарантия на прибор (лет):
3
Гарантия на пробники (лет):
1
Внесение в госреестр СИ РФ:
да
Штрих код товара:
693821560331
Основные характеристики

При покупке прибора в 1-м квартале 2022 года опция MSO5000-BND в подарок!



ОБЩИЕ СВЕДЕНИЯ

Цифровой осциллограф RIGOL MSO5074 относится к серии MSO5000 - это высокопроизводительная модель осциллографа, разработанная на базе RIGOL UltraVision II технологии. Благодаря 9-дюймовому емкостному сенсорному экрану, серия MSO5000 объединяет 7 независимых приборов в один, обеспечивает сверхвысокую пропускную способность выборки, чрезвычайно большой объем глубины памяти, и другие отличные характеристики. Высокоинтегрированный ASIC набор микросхем, и инновационный интерфейс без реле, продлили срок службы осциллографа в значительной степени, косвенно сократив стоимость использования для пользователей.

Он компактен и портативен по конструкции, и все приборы серии MSO5000 (кроме MSO5152-E - это модель предназначена для онлайн-продажи, обновление канала и пропускной способности не поддерживается) поддерживают обновление каналов, пропускной способности, и программного обеспечения для анализа. Поскольку он объединяет многие функции нескольких приборов, то разные группы пользователей могут иметь больше возможностей выбора желаемого результата на основе их потребностей, сохранив свой бюджет в значительной степени, наслаждаясь превосходной тестовой поддержкой, и набирать пользовательский опыт.



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ



Версия прошивки: 00.01.03.00.01

Полоса пропускания: 70 МГц;

Каналов: 4;

Цифровых каналов входа: 16 (требуется покупка активного логического пробника PLA2216);

Двухканальный генератор сигналов произвольной формы (опциональная активация программной функции, опция MSO5000-AWG);

Максимальная частота дискретизации аналогового канала: 8 ГВыб/с (один канал), 4 ГВыб/с (для группы из 2-х каналов), 2 ГВыб/с (для всех 4-х каналов);

Максимальная глубина памяти: аналоговые каналы: 200 Mpts (один канал), 100 Mpts (для группы из 2-х каналов). 50 Mpts (для всех 4-х каналов); цифровой канал: 25 Mpts (для всех каналов);

Скорость регистрации: ≥500 000 осц/с;

Коэффициент развертки: 5 нс/дел...1000 с/дел;

Диапазон вертикальной чувствительности: 500 мкВ/дел...10 В/дел;

Точность усиления прямого тока: ± 3% полной шкалы;

Возможность записи и воспроизведения: ≥450 000 кадров (один канал);

Тип триггера: стандарт - по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм ауту, по времени выполнения, окно, задержка, установка/удержание, Nth фронт; опционально (не входит в комплект поставки) - RS232, UART, I2C, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD1553;

Тип декодера: стандарт - параллельный; опционально (не входит в комплект поставки) - RS232, UART, I2C, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD1553;

Вычисление формы волны: А+В, AB, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, ​BandPass и BandStop;

Авто измерения: 41 автоматическое измерение; одновременное отображение до 10 измерений;

Расширенное БПФ: длина записи - максимум 1 Mpts; тип окна - прямоугольное, Блэкмана-Харриса, Хеннинга (по умолчанию), Хэмминга, плоская вершина и треугольник; поиск пиков - максимум 15 пиков, подтвержденных настраиваемым порогом и порогом смещения, установленным ​пользователем;

Анализ: частотомер, DVM, анализ мощности, гистограмма;

Генератор сигналов произвольной формы: 25 МГц, 2 канала (требуется установить опцию MSO5000-AWG, которая не входит в комплект);

Интерфейсы: USB2.0 Host × 1, USB2.0 Device, LAN(10/100/1000 Base-T), HDMI 1.4b, TRIG OUT;

Тип и размер ЖК-дисплея: 9-дюймовый емкостный мультисенсорный экран с поддержкой жестов.



КОМПЛЕКТ ПОСТАВКИ:

Осциллограф цифровой RIGOL MSO5074 - 1 шт.;

Шнур питания, соответствующий стандарту страны назначения - 1 шт.;

USB кабель CB-USBA-USBB-FF-150 - 1 шт.;

Пассивный пробник (350 МГц) PVP2350 - 4 шт.;

Краткое руководство (печатная копия) - 1 шт.



ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ (не входят в комплект поставки, оплачиваются отдельно):

PLA2216 - Пробник с 16-канальным логическим анализатором (специальный пробник для серии MSO5000);

MSO5000-FPC - Передняя защитная крышка;

MSO5000-RM - Комплект для монтажа в стойку;

USB-GPIB - Конвертер интерфейса USB-GPIB;

NFP-3 - Пробник ближнего поля;

RPA246 - Устройство коррекции отклонения фазы анализа мощности;

DK-DS6000 - Демонстрационная подставка цифрового осциллографа.



ОПЦИЯ ГЛУБИНЫ ПАМЯТИ (не входит в комплект поставки, оплачивается отдельно):

MSO5000-2RL - Максимальная глубина памяти с возможностью увеличения до 200 Mpts.



ПАКЕТ ОПЦИЙ (не входят в комплект поставки, оплачиваются отдельно):

MSO5000-BND - Набор функций и приложений, включая MSO5000-COMP, MSO5000-EMBD, MSO5000-AUTO,

MSO5000-FLEX, MSO5000-AUDIO, MSO5000-AERO, MSO5000-AWG и MSO5000-PWR.



ОПЦИИ АНАЛИЗА ПРОТОКОЛОВ (не входят в комплект поставки, оплачиваются отдельно):

MSO5000-COMP - Запуск и анализ последовательной шины ПК (RS232 / UART);

MSO5000-EMBD - Встроенный запуск и анализ последовательной шины (I2C и SPI);

MSO5000-AUTO - Автоматический запуск и анализ последовательной шины (CAN и LIN);

MSO5000-FLEX - Запуск и анализ последовательной шины FlexRay (FlexRay);

MSO5000-AUDIO - Запуск и анализ звуковой последовательной шины (I2S);

MSO5000-AERO - Триггер и анализ последовательной шины MIL-STD-1553 (MIL-STD-1553).



ОПЦИИ ПО ПРИМЕНЕНИЮ ИЗМЕРЕНИЙ (не входят в комплект поставки, оплачиваются отдельно):

 MSO5000-AWG - Двухканальный генератор сигналов произвольной формы 25 МГц;

MSO5000-PWR - Встроенный анализ мощности.



ГАРАНТИЯ

3 года на прибор, 1 год на аксессуары (кроме кабелей и проводов)
