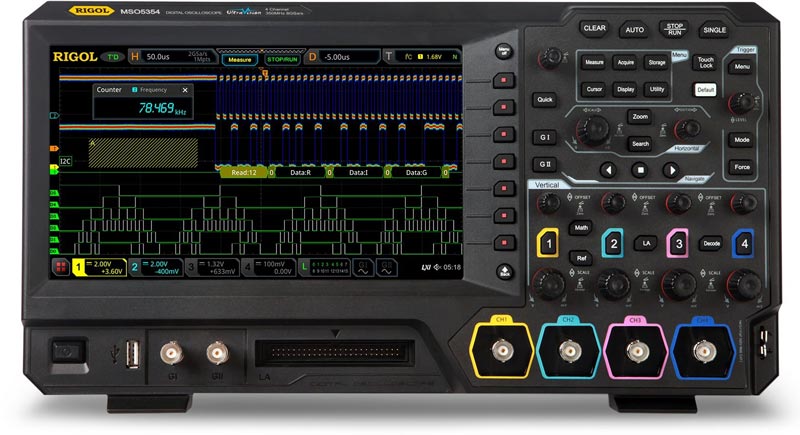

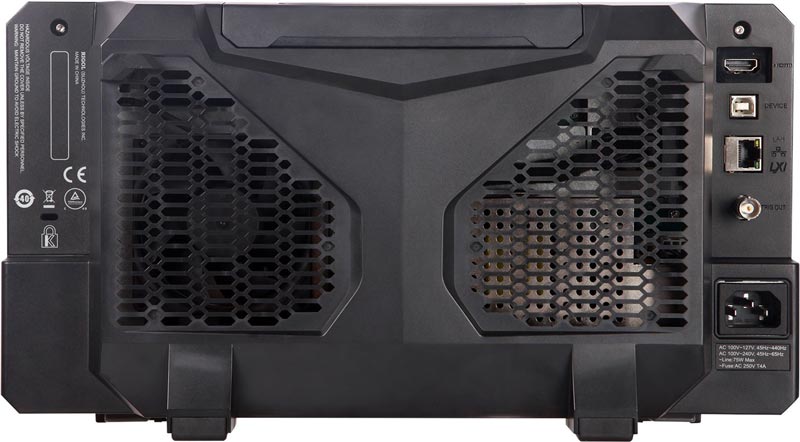

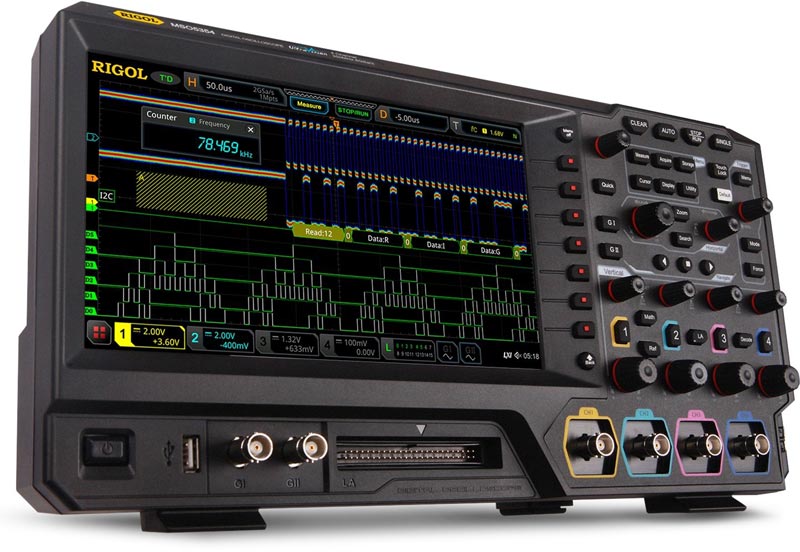

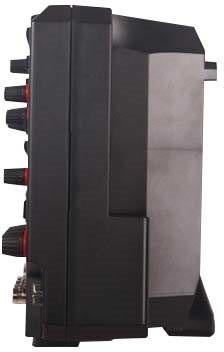

Осциллограф цифровой RIGOL MSO5104 (100 МГц, 4 канала)

Полоса пропускания 100 МГц, 4 аналоговых и 16 цифровых каналов
Цена176990.00 руб., без НДС

Старая цена 212990.00 руб., без НДС
Заполните обязательное поле
Заполните обязательное поле
Повторная отправка формы через:
Количество: 0

Цена 176990.00 руб., без НДС

Старая цена 212990.00 руб., без НДС
Производитель:
  • RIGOL
Страна-производитель:
  • Китай
Полоса пропускания (МГц):
100
Частота дискретизации (МВыб/с):
200
Мощность (Вт):
0
Номинальное напряжение (В):
250
Ток (А):
4
Количество аналоговых каналов:
4
Количество цифровых каналов:
16 опция PLA2216
Размер ЖК-дисплея (дюймов):
9
Максимальная глубина памяти одного канала (Mpts):
100 (50 - два канала; 25 все каналы)
Скорость регистрации (осц./с):
500000
Стандартные формы сигналов:
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Интерфейсы:
USB-GPIB
Ширина упаковки (см):
36.7
Высота упаковки (см):
13
Глубина упаковки (см):
20
Масса без упаковки (кг):
3.5
Масса в упаковке (кг):
5.8
Гарантия на прибор (лет):
3
Гарантия на пробники (лет):
1
Внесение в госреестр СИ РФ:
да
Штрих код товара:
693821560333
Основные характеристики

При покупке прибора в 1-м квартале 2022 года опции MSO5000-BND+MSO5000-BW1T2 в подарок!



ОБЩИЕ СВЕДЕНИЯ

Особенностью осциллографов Rigol серии MSO5000 является возможность модернизации их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей до 350 МГц. Кроме того, доступна опция, позволяющая использовать осциллограф Rigol MSO5104 для анализа источников питания.

 В цифровом осциллографе Rigol MSO5104 используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 8 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 200 М точек, скорость захвата осциллограмм до 500000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. В цифровом осциллографе Rigol MSO5104 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный триггер.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

4 аналоговых + 16 цифровых (опция) каналов.

Полоса пропускания - 100 МГц (200/350 МГц - опция).

Технология UltraVision 2.

Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал).

Максимальная память - 100 М точек (200 М -опция).

АЦП 8 бит.

Скорость захвата 500000 осц./сек.

Анализ осциллограмм (до 450000 кадров).

Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553.

Зональный запуск.

Декодирование протоколов (опция).

41 тип автоизмерений.

Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Встроенный генератор (опция).

Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция).

Дисплей: 9", цветной, сенсорный, 1024 х 600.

Вес: 3,5 кг.

Размеры: 367 x 200 x 130 мм.

Версия прошивки: 00.01.03.00.01

КОМПЛЕКТ ПОСТАВКИ



  • Осциллограф
  • Кабель питания
  • USB кабель
  • Пассивный пробник PVP2350 2 или 4 шт (по одному на каждый канал)
  • Краткое руководство по эксплуатации

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ И ПРИНАДЛЕЖНОСТИ (не входят в комплект поставки, оплачиваются отдельно)

PLA2216 - Логический пробник 16-ти канальный

MSO5000-FPC - Крышка на переднюю панель

MSO5000-RM - Комплект для монтажа в стойку

USB-GPIB - Интерфейс USB-GPIB

NFP-3 - Комплект датчиков ближнего поля

RPA246 - Корректор разности фаз при анализе мощности

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ РАСШИРЕНИЯ ФУНКЦИОНАЛЬНОСТИ (не входят в комплект поставки, оплачиваются отдельно)

MSO5000-BW1T2 - Опция расширения полосы пропускания с 100 МГц до 200 МГц

MSO5000-BW1T3 - Опция расширения полосы пропускания с 100 МГц до 350 МГц

MSO5000-BW2T3 - Опция расширения полосы пропускания с 200 МГц до 350 МГц

MSO5000-2RL - Опция увеличения глубины записи до 200 М точек

MSO5000-4CH - Опция увеличения количества каналов до 4-х (доступна только для MSO5XX2)

MSO5000-COMP - Опция анализа и запуска по шинам RS232/UART

MSO5000-EMBD - Опция анализа и запуска по шинам I2C и SPI

MSO5000-AUTO - Опция анализа и запуска по шинам CAN и LIN

MSO5000-FLEX - Опция анализа и запуска по шинам FlexRay

MSO5000-AUDIO - Опция анализа и запуска по шинам I2S (доступна только для MSO5XX4 или для MSO5XX2 с опцией MSO5000-4CH)

MSO5000-AERO - Опция анализа и запуска по шинам MIL-STD-1553

MSO5000-AWG - Опция двухканального генератора сигналов

MSO5000-PWR - Опция анализа мощности

MSO5000-BND - Комплект опций, включающий MSO5000-COMP, MSO5000-EMBD, MSO5000-AUTO, MSO5000-FLEX, MSO5000-AUDIO, MSO5000-AERO, MSO5000-AWG, MSO5000-PWR

ГАРАНТИЯ

3 года на прибор, 1 год на аксессуары (кроме кабелей и проводов)
