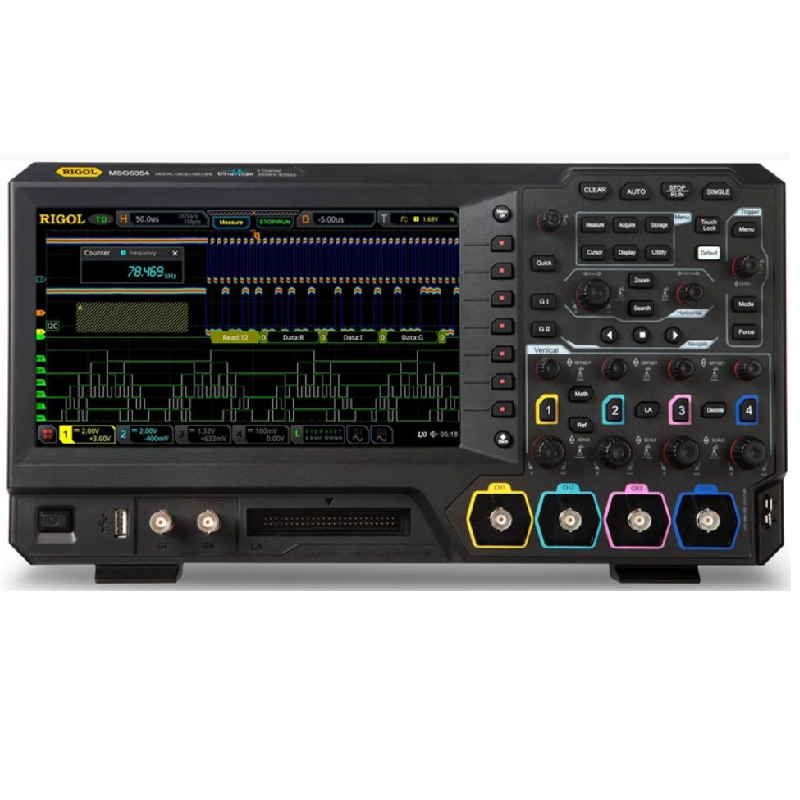

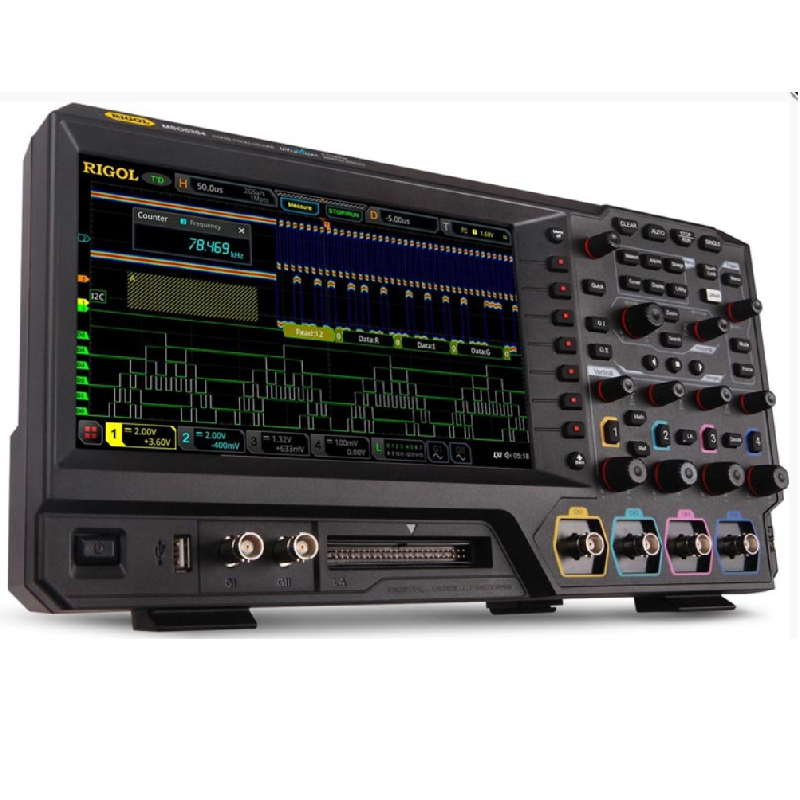

Осциллограф цифровой RIGOL MSO5072 (70 МГц, 2 канала)

Полоса пропускания 70 МГц, 2 аналоговых и 16 цифровых каналов
Цена98990.00 руб., без НДС

Старая цена 129990.00 руб., без НДС
Заполните обязательное поле
Заполните обязательное поле
Повторная отправка формы через:
Количество: 5

Цена 98990.00 руб., без НДС

Старая цена 129990.00 руб., без НДС
Производитель:
  • RIGOL
Страна-производитель:
  • Китай
Полоса пропускания (МГц):
70
Количество аналоговых каналов:
2
Количество цифровых каналов:
16
Размер ЖК-дисплея (дюймов):
9
Максимальная глубина памяти одного канала (Mpts):
200
Скорость регистрации (осц./с):
≥500 000
Интерфейсы:
USB2.0 x 1, USB2.0 Device, LAN (10/100/1000 Base-T), HDMI 1.4b, TRIG OUT
Ширина упаковки (см):
54
Высота упаковки (см):
35
Глубина упаковки (см):
27
Масса без упаковки (кг):
3.5
Масса в упаковке (кг):
10.2
Гарантия на прибор (лет):
3
Гарантия на пробники (лет):
1
Внесение в госреестр СИ РФ:
да
Штрих код товара:
693821560330
Основные характеристики

Цифровой осциллограф RIGOL MSO5072 компактен, имеет портативный дизайн, поддерживает обновление каналов, полос пропускания, программного обеспечения для анализа.

Поскольку цифровой осциллограф RIGOL MSO5072 поддерживает множество функций, то различные пользователи могут выбирать подходящую функцию под конкретную задачу, что позволит значительно сэкономить бюджет и наслаждаться превосходной поддержкой тестов.

Основные характеристики

Версия прошивки: 00.01.03.00.01

Полоса пропускания: 70 МГц

Количество аналоговых каналов: 2

Количество входных цифровых сигналов: 16 (требуется приобрести активный логический зонд PLA2216)

Двухканальный генератор сигналов произвольной формы (опция активации программной функции, название опции MSO5000-AWG)

Максимальная дискретизация аналогового канала: 8 Гвыб/с (один канал), 2 Гвыб/с (все каналы)

Максимальная глубина памяти аналогового канала: 200 М точек (один канал), 100 М точек (половина каналов, т.е. канал 1 и канал 2 считаются как группа, канал 3 и канал 4 считаются как другая группа. Каждая группа использует одну и туже дискретизацию 4 Гвыб/с, и любой из каналов в каждой группе включен), 50 М точек (все каналы)

Максимальная глубина памяти цифрового канала: 25 М точек (все каналы)

Максимальная скорость захвата осциллограмм: ≥500 000 осц./с

Диапазон временной базы: от 5 нс/дел до 1000 с/дел

Диапазон вертикальной чувствительности: от 500 ультра В/дел до 10 В/дел

Точность усиления постоянного тока: ±3% от полной шкалы

Аппаратное обеспечение в реальном времени записи и воспроизведения формы волны: ≥450 000 осц. (один канал)

Типы запуска (стандартно): запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке/удержанию и N фронту

Типы запуска (опционально): RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, и MIL-STD-1553

Декодирование (стандартно): параллельно

Декодирование (опционально): RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, и MIL-STD-1553

Математические операции: А+В, А-В, АхВ, А/В, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, и BandStop

Количество автоизмерений: 41 тип, и одновременно может быть отражено до 10 измерений

Улучшенная БПФ (FFT): максимальная длина записи 1 М точек; тип окна: прямоугольник, Blackman-Harris, Hanning (по умолчанию), Hamming, Flattop, и треугольник; поиск пиков: максимум 15 пиков, подтвержается устанавливаемым порогом и порогом смещения выбранных пользователями

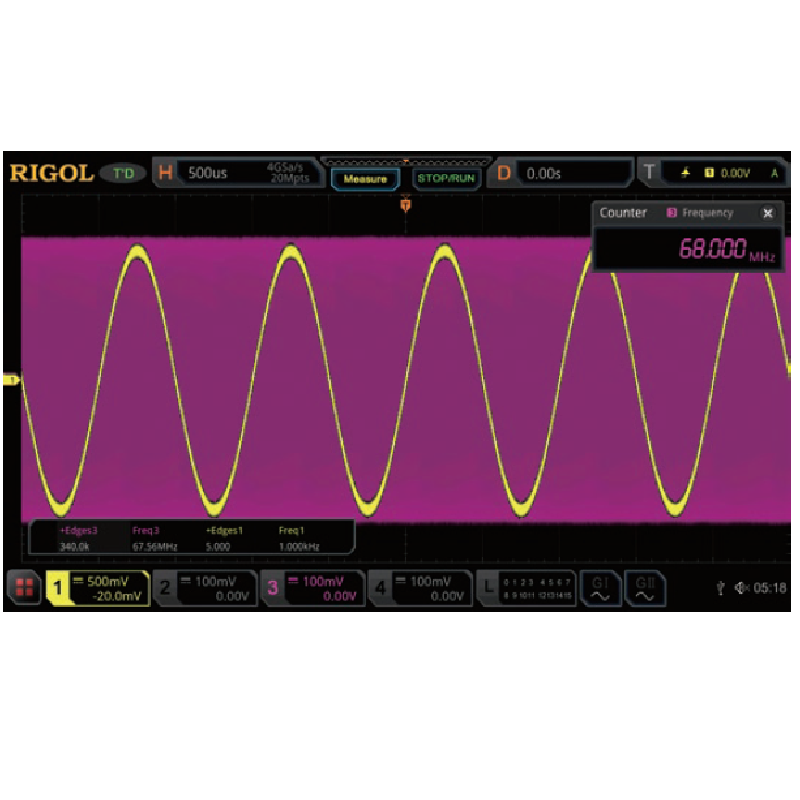

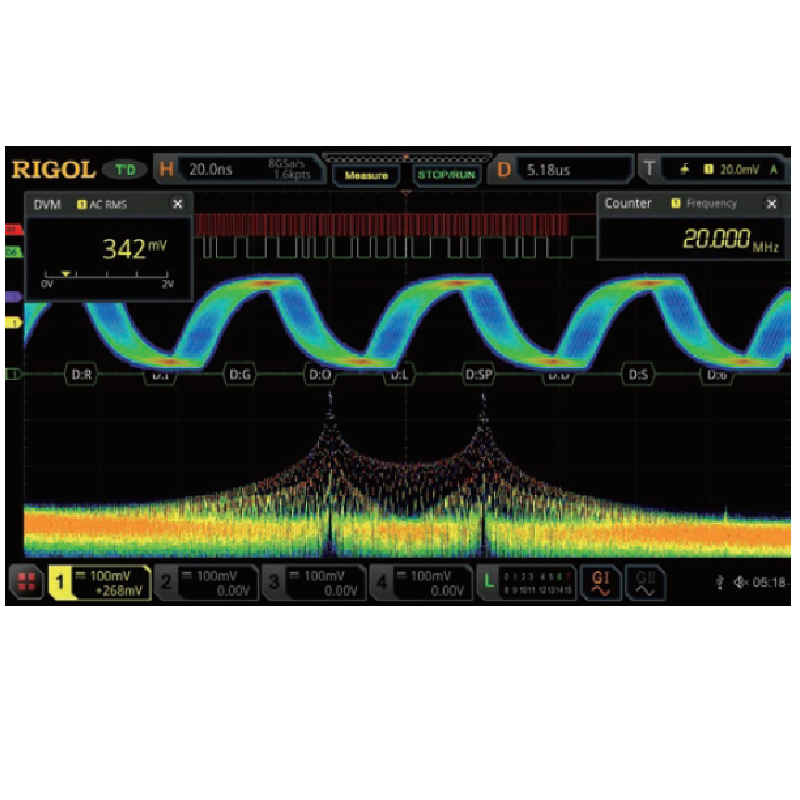

Аналитика: счетчик частоты, DVM, анализ мощности, гистограмма

Генератор сигналов произвольной формы: максимальная частота 25 МГц, 2 канала (требуется установить опцию MSO5000-AWG)

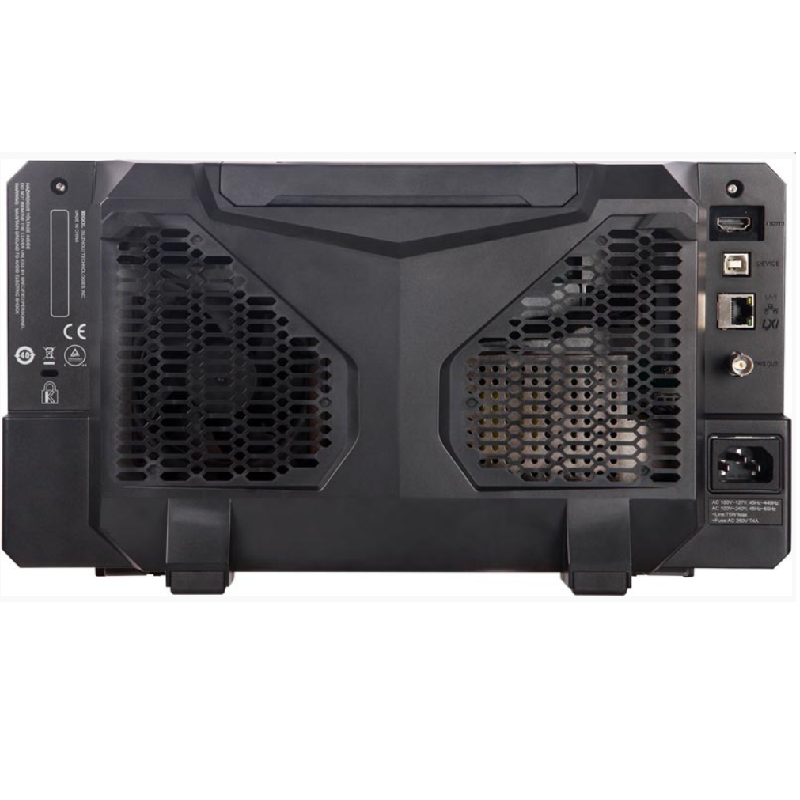

Порты ввода/вывода: USB2.0 x 1, USB2.0 Device, LAN (10/100/1000 Base-T), HDMI 1.4b, TRIG OUT

LCD размеры и тип: 9-дюймовый емкостный сенсорный экран с поддержкой жестов

Стандартная комплектация:

  1. цифровой осциллограф RIGOL MSO5072
  2. шнур питания, соответствующий стандарту страны назначения
  3. USB кабель CB-USBA-USBB-FF-150
  4. 2 пассивных пробника (350 МГц) PVP2350
  5. краткое руководство по эксплуатации

Опциональные аксессуары:

  1. 16-канальный логический пробник PLA2216 (специальный пробник для серии MSO5000)
  2. передняя защитная крышка MSO5000-FPC
  3. комплект для монтажа в стойку MSO5000-RM
  4. преобразователь интерфейса USB-GRIB
  5. зонд ближнего поля NFP-3
  6. корректор разности фаз при анализе мощности RPA246
  7. демонстрационная подставка для осциллографа DK-DS6000

Опции расширения функциональности:

  1. опция MSO5000-BW0T1 расширения полосы пропускания с 70 МГц до 100 МГц
  2. опция MSO5000-BW0T2 расширения полосы пропускания с 70 МГц до 200 МГц
  3. опция MSO5000-BW0T3 расширения полосы пропускания с 70 МГц до 350 МГц
  4. опция MSO5000-BW1T2 расширения полосы пропускания со 100 МГц до 200 МГц
  5. опция MSO5000-BW1T3 расширения полосы пропускания со 100 МГц до 350 МГц
  6. опция MSO5000-BW2T3 расширения полосы пропускания с 200 МГц до 350 МГц

Опция увеличения глубины памяти:

  1. опция MSO5000-2RL - увеличение глубины памяти до 200 М точек

Опция увеличения количества каналов:

  1. опция MSO5000-4CH - увеличение аналоговых каналов до 4-х

Пакет опций MSO5000-BND - пакет функций и приложений, включая:

  1. MSO5000-COMP (опция анализа и запуска по шинам RS232/UART)
  2. MSO5000-EMBD (опция анализа и запуска по шинам I2C и SPI)
  3. MSO5000-AUTO (опция анализа и запуска по шинам CAN и LIN)
  4. MSO5000-FLEX (опция анализа и запуска по шинам FlexRay)
  5. MSO5000-AUDIO (опция анализа и запуска по шинам I2S, доступна только с опцией MSO5000-4CH)
  6. MSO5000-AERO (опция анализа и запуска по шинам MIL-STD-1553)
  7. MSO5000-AWG (опция двухканального генератора сигналов)
  8. MSO5000-PWR (опция анализа мощности)

Опции анализа и запуска:

  1. MSO5000-COMP (опция анализа и запуска по шинам RS232/UART)
  2. MSO5000-EMBD (опция анализа и запуска по шинам I2C и SPI)
  3. MSO5000-AUTO (опция анализа и запуска по шинам CAN и LIN)
  4. MSO5000-FLEX (опция анализа и запуска по шинам FlexRay)
  5. MSO5000-AUDIO (опция анализа и запуска по шинам I2S, доступна только с опцией MSO5000-4CH)
  6. MSO5000-AERO (опция анализа и запуска по шинам MIL-STD-1553)

Опции функций:

  1. MSO5000-AWG (опция двухканального генератора сигналов)
  2. MSO5000-PWR (опция анализа мощности)

Гарантия на осциллограф: 3 года

Гарантия на аксессуары: 1 год
