Цифровой фосфорный осциллограф серии UPO1002 использует инновационную технологию Ultra Phosphor 2.0 с новым внешним видом и функцией глубокого хранения, высокой скоростью захвата формы сигнала, записью и воспроизведением формы сигнала в реальном времени и 256-уровневым дисплеем в оттенках серого.
Серия оснащена полосой пропускания 100 МГц и 200 МГц, частотой дискретизации в реальном времени до 1 Гвыб/с, 2 аналоговыми каналами, максимальной глубиной памяти 56 Мт, максимальной скоростью захвата формы сигнала 500 000 осциллограмм/с, аппаратной непрерывной записью формы сигнала в реальном времени и анализом формы сигнала до 120 000 кадров формы сигнала, поддержкой модуля DVM, богатыми функциями триггера и декодирования шины, а также поддержкой аппаратного декодирования в реальном времени с полной памятью.
Характеристики:
Полоса пропускания: 200 МГц;
Количество каналов: 2;
Максимальная частота дискретизации в реальном времени: 1 ГВыб / с;
Скорость захвата осциллограмм: 100,000 осц./с (500,000 в режиме Fast Acquire);
Входные параметры
Развязка входа DC, AC, GND;
Входной импеданс 1 МОм ± 2 %, 16 пФ ± 2 пФ;
Максимальное входное напряжение ± 190 В;
Горизонтальная система
Точность ± 50 ppm;
Диапазон временной развертки 1 ns/div to 1000 s/div (Отображение текущей частоты дискретизации, глубины памяти)
Вертикальная система
Вертикальное разрешение 8 бит;
Масштаб 500 μV/div to 20 V/div
Время нарастания < 1,8 нс;
Низкочастотный отклик (-3 дБ) ≤ 5 Гц (на входе BNC);
Система измерения
Курсорные измерения △ V, △ T, 1 / △ T;
Всего 36 параметров измерения: Maximum, Minimum, Top, Base, Amplitude, Peak-Peak, Middle, Average, Average-Cycles, RMS, RMS-Cycles, AC RMS, Period, Frequency, Rise time, Fall time, RiseDelay, FallDelay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, Area-Cycles, Overshoot, Preshoot, Phase, and Pulse count
Общие характеристики:
Тип дисплея 7 дюймов TFT LCD - экран;
Диагональ дисплея 800 х 480;
Питание 100 - 240 В, 50/60 Гц;
Потребляемая мощность < 75 Вт;
Интерфейс USB;
Рабочая температура от 0 °С до 40 °С;
Температура хранения от -20 °С до 70 °С;
Габариты 336 x 164 x 105 мм;
Вес нетто 2500 г;
Комплектация

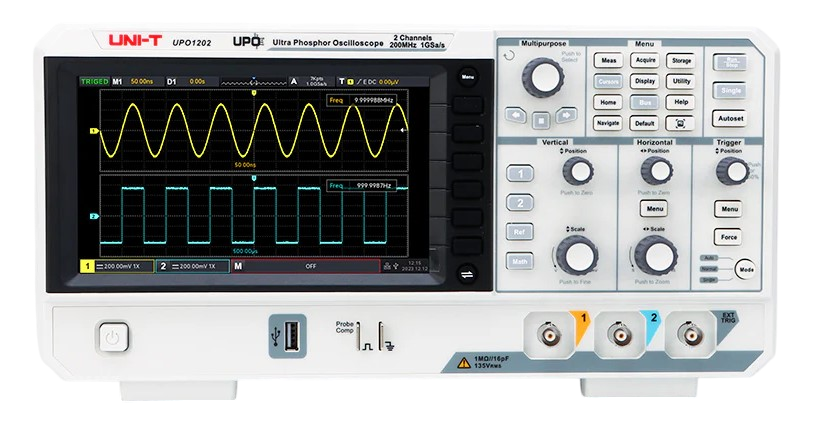

Цифровой осциллограф UNI-T UPO1202;
Пассивный пробник UT-P05 - 2 шт. ;
Кабель питания;
Кабель USB;
Руководство пользователя.
