Описание
Серия UPO1000CS - это многофункциональные, экономичные цифровые фосфорный осциллограф. Серия UPO1000CS использует технологию параллельной цифровой обработки сигналов, которая значительно повышает скорость обработки данных и скорость захвата формы сигнала. Оригинальная технология Ultra Phosphor позволяет представить совокупный эффект тестируемого сигнала в виде многослойного послесвечения. По сравнению с традиционными цифровыми запоминающими осциллографами, цифровые люминофорные осциллографы обладают стойкостью, позволяющей отображать трехмерные данные об амплитуде, времени и интенсивности сигнала. Технология Fast Acquire позволяет точно фиксировать аномальные события, такие как видео, дрожание, шум и короткие сигналы.
Основные параметры:
Частоты от 100 МГц до 200 МГц
Аналоговые каналы - 2
Частота дискретизации -1GSa/с
Максимальная глубина памяти -56Mpts
Скорость захвата форм сигнала - 500 000 wfms/с
Основные параметры:
Частоты от 100 МГц до 200 МГц
Аналоговые каналы - 2
Частота дискретизации -1GSa/с
Максимальная глубина памяти -56Mpts
Скорость захвата форм сигнала - 500 000 wfms/с

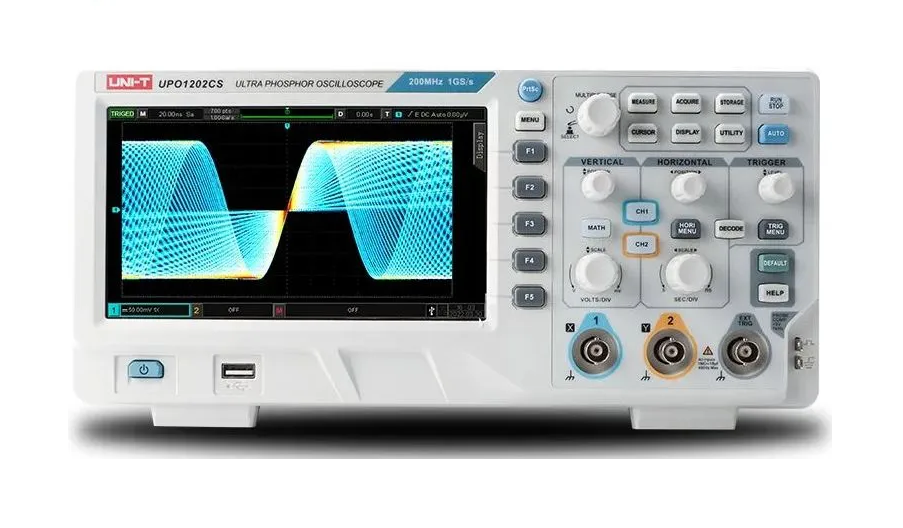

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UPO1202CS
| Характеристики осциллографа | |
| Полоса пропускания | 200 MГц |
| Количество каналов | 2 |
| Частота дискретизации | 1 Гвыб/сек |
| Глубина памяти | 56 Мб |
| Входной импеданс | (1 МОм ± 2%）||（16 пФ ± 3 пФ） |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Установка коэффициента затухания датчика | 0,001 X; 0,01 X; 0,1 X; 1 Х; 10 Х; 100 Х; 1000 Х |
| Максимальное входное напряжение | 400 В |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 20 В / дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm |
| Скорость захвата осциллограмм | 150 000 осциллограмм в секунду |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, сверхамплитудный импульс, задержка |
| Время задержки | 80 нс - 10 с |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по окну | |
| Источник | CH1 ~ CH2 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 ~ CH2 EXT |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Источник запуска | CH1 ~ CH2 |
| UART запуск | |
| Режим запуска | старт, стоп, ошибка четности, ошибка COM |
| Источник запуска | CH1 ~ CH2 |
| Длина данных | 1 байт |
| Ширина битов данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Скорость передачи (по выбору) | 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 бит / с пользовательская настройка |
| LIN запуск | |
| Режим запуска | интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные |
| Источник запуска | CH1 ~ CH2 |
| SPI запуск | |
| Источник запуска | CH1 ~ CH2 |
| Длина данных | 4 - 32 байт |
| I2C запуск | |
| Источник запуска | CH1 ~ CH2 |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота обратная величина △T (Гц) (1/△T) |
| Автоматическое измерение | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Декодирование | RS232, I2C, SPI, CAN и LIN |
| Общие характеристики | |
| Дисплей | диагональ 7”, ЖК, 800 x 480 |
| Интерфейс | USB Host, USB Device, LAN, AUX Out (Trig Out, Pass/Fail) |
| Вес | 4 кг |
| Комплектация | осциллограф UNI-T UPO1202CS – 1 шт |
