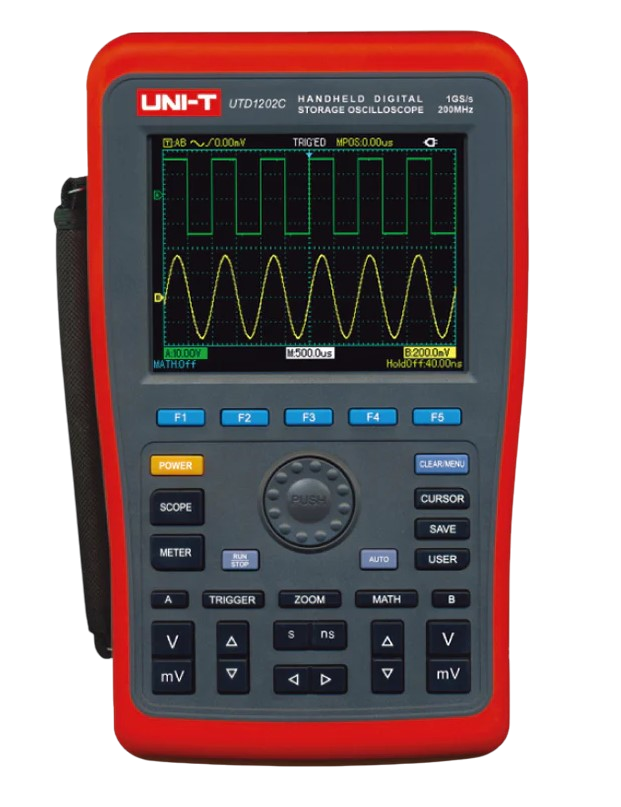

Осциллографы UTD1000 имеют удобную переднюю панель с четкими обозначениями, что позволяет получить доступ ко всем основным функциям для легкой эксплуатации. Кнопки масштабирования и положения для всех каналов оптимально расположены для прямого просмотра.
Осциллографы UTD1000 обладают высокими показателями производительности и превосходными функциями, необходимыми для быстрого выполнения измерительных задач. Мощные функции запуска и анализа позволяют легко получать и анализировать формы сигналов, а четкий и ясный ЖК-дисплей и математические функции обеспечивают четкое наблюдение и надежный анализ условий сигнала.
Характеристики:
Полоса пропускания: 100 МГц;
Количество каналов: 2;
Глубина хранения 7.5 Кб
Входные параметры
Развязка входа DC, AC, GND;
Входной импеданс 1 МОм ± 2 %, 21 пФ ± 3 пФ;
Максимальное входное напряжение ± 400 В;
Горизонтальная система
Точность ± 50 ppm;
Диапазон временной развертки 5ns/div-50s/div (Отображение текущей частоты дискретизации, глубины памяти)
Вертикальная система
Вертикальное разрешение 8 бит;
Вертикальная развёртка 5 мВ / дел - 50 В / дел на входе BNC
Время нарастания < 3,5 нс;
Низкочастотный отклик (-3 дБ) ≤ 5 Гц (на входе BNC);
Система измерения
Курсорные измерения △ V, △ T;
Параметры измерения: отображение курсора разрешено во время автоматического измерения. Всего 27 измерений: от пика до пика, амплитуды, максимума, минимума, верха, низа, среднего значения, среднего, среднеквадратичного значения, перерегулирования, предварительной съемки, частоты, цикла, времени нарастания, времени спада, положительного импульса, отрицательного импульса, положительного режима работы, отрицательного коэффициента заполнения, задержка нарастания
Мультиметр
Максимальное разрешение 6000 отсчетов
Режимы тестирования напряжение, ток, сопротивление, емкость
Автоматический диапазон есть
Напряжение постоянного тока 1000 В, с точностью ± (1% + 5)
Напряжение переменного тока (45 Гц - 400 Гц) 700 В, с точностью ± (1,2% + 5) при частоте < 200 Гц, ± (1,5% + 5) с частотой ≥ 200 Гц
Постоянный ток 6 мА, 60 мА, 600 мА, с точностью ± (1.2% + 5)
6 А с точностью ± (1,5% + 5)
Переменный ток (45 Гц - 400 Гц) 6 мА, 60 мА, 600 мА, с точностью ± (2% + 5)
6 А с точностью ± (2,5% + 5)
Сопротивление 6 кОм, 60 кОм, 600 кОм, с точностью ± (1.2% + 5)
600 Ом, 6 МОм, 60 МОм, с точностью ± (1,5% + 5)
Емкость 6 нФ, 6 мФ, с точностью ± (5% + 10)
60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ, с точностью ± (4% + 5)
Общие характеристики:
Дисплей 5,7 дюймов, TFT ЖК - экран, 320 х 240;
100-240 В AC RMS, 45-440 Гц, CAT II
Потребляемая мощность < 20 Вт;
Батарея литий ионная 7.4 В, емкость 4400 мАч, 3 часа работы без подзарядки;
Интерфейс USB;
Рабочая температура от 0 °С до 40 °С;
Габариты 268 х 168 х 60 мм;
Вес нетто 1800 г.

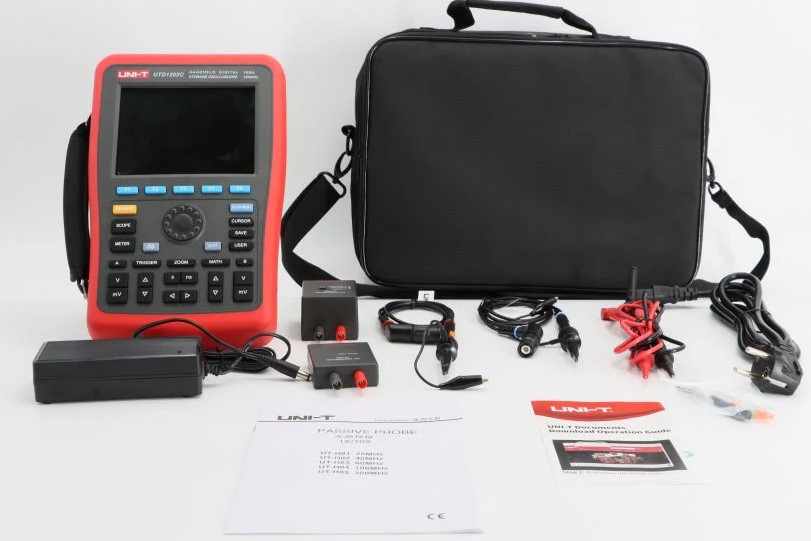

Комплектация
- Два пассивных датчика напряжения 1,2 м, 1:1 (10:1);
- Один шнур питания международного стандарта;
- Одно руководство пользователя;
- Два модуля преобразователя тока в напряжение: UT-M03/UT-M04;
- DC-адаптер;
- Тестовый провод.
