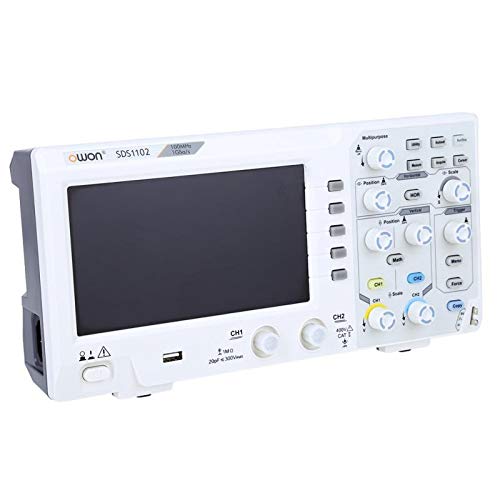

Осциллограф OWON SDS1102

Цена17990.00 руб., без НДС
Заполните обязательное поле
Заполните обязательное поле
Повторная отправка формы через:
Количество: 0

Цена 17990.00 руб., без НДС
Страна-производитель:
  • Китай
Полоса пропускания (МГц):
100
Частота дискретизации (МВыб/с):
1
Мощность (Вт):
0
Номинальное напряжение (В):
250
Ток (А):
2
Количество каналов:
2
Размер ЖК-дисплея (дюймов):
7
Интерфейсы:
USB2.0, USB Device
Ширина упаковки (см):
37
Высота упаковки (см):
20
Глубина упаковки (см):
11
Масса без упаковки (кг):
1.1
Масса в упаковке (кг):
1.6
Внесение в госреестр СИ РФ:
нет
Основные характеристики

2-канальный осциллограф OWON - это сверхэкономичный цифровой запоминающий осциллограф. Полоса пропускания составляет 100 МГц. Максимальная частота дискретизации в реальном времени составляет до 1 Гвыб/с. 8-битный АЦП с высоким разрешением полностью восстанавливает детали сигнала. Низкий фоновый шум, вертикальная чувствительность от 2 мВ/дел до 10 В/дел. Его также можно использовать в качестве осциллографа, частотомера и анализатора спектра БПФ.

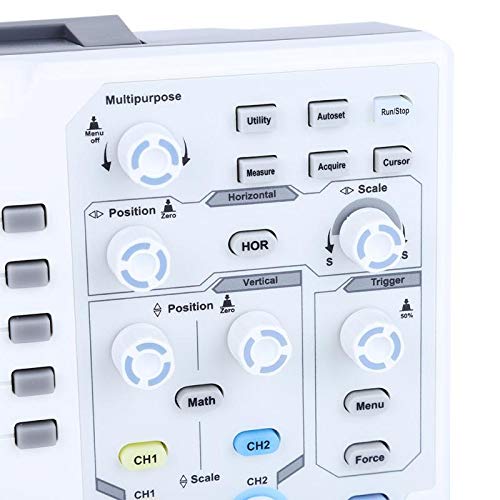

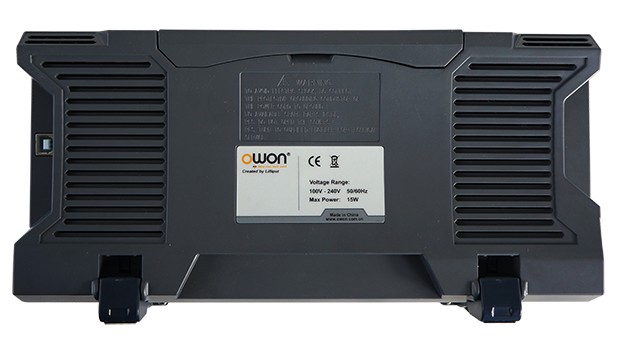

Этот осциллограф с 7-дюймовым большим ЖК-экраном, цветным дисплеем с сеткой 8 * 12, разрешением 800 x 480 пикселей, четким и реалистичным отображением формы сигнала, ультратонким корпусом и ручкой, легкий и портативный, всплывающее меню, удобный рабочий интерфейс, все ручки Четкие и понятные разделы и интерфейсы, отверстия для охлаждения на задней панели для обеспечения быстрого охлаждения при длительном использовании.

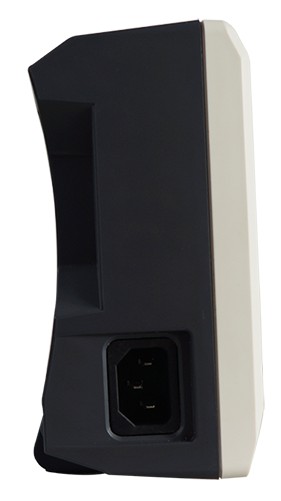

Этот осциллограф может поддерживать несколько удаленных команд SCPI и LabVIEW. Поддерживается хранение U-диска и обновление прошивки. USB-интерфейс и разъем для шнура питания, полная аппаратная конфигурация. Поддерживает дополнительный порт RS232, порт HDMI, связь WIFI, хранилище SD-карт, USB-порт для локальной сети, USB и т. Д. Применяется для отладки электронных схем, тестирования схем, проектирования и производства, обучения и обучения, обслуживания и тестирования транспортных средств.



OWON SDS1102 Цифровые запоминающие осциллографы имеют несколько функций запуска и более 20 видов функций автоматического измерения: Vpp, Vavg, RMS, частота, период, Vmax, Vmin, Vtop, Vbase, ширина, выброс, предварительная съемка ,Время нарастания, Время спада, +Ширина, -Ширина, +Обязанность, -Обязанность, Задержка A-B, Задержка A--B, область, область цикла, типы запуска включают фронт, видео; режим триггера делится на автоматический, нормальный, одиночный.


Если у вас есть какие-либо вопросы о наших продуктах и ​​​​услугах, пожалуйста, свяжитесь с нашей службой послепродажного обслуживания как можно скорее, мы решим их для вас как можно скорее.





Технические характеристики:

  • Полоса пропускания: 100 МГц
  • Частота дискретизации: 1 Гвыб/с
  • Масштаб по горизонтали (с/дел): 2 нс/дел - 1000 с/дел, шаг на 1 - 2 - 5
  • Время нарастания (на входе, типичное): ≤3,5 нс
  • Канал: 2
  • Дисплей : 7-дюймовый цветной ЖК-дисплей, 800 x 480 пикселей

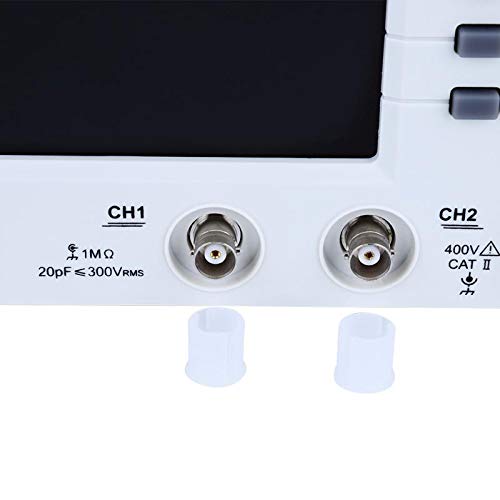

  • Входное сопротивление: 1 МОм ± 2%, параллельно с 20 пФ ± 5 пФ
  • Изоляция каналов: 50 Гц : 100 : 1, 10 МГц : 40 : 1
  • Максимальное входное напряжение: 400 В (пик-пик) (постоянный ток) +AC, PK - PK)
  • Коэффициент усиления по постоянному току Точность: ±3%
  • Длина записи: 10K
  • Точность по постоянному току (средняя): Среднее≥16:±(3% от показаний + 0,05 дел.) для
  • щупа △В Коэффициент затухания: 1X, 10X, 100X, Отклик НЧ 1000X
  • (переменный ток, -3 дБ): ≥10 Гц (на входе, связь по переменному току, -3 дБ)
  • Частота дискретизации / Точность времени реле: ±100ppm
  • Интерполяция: sin (x) / x
  • интервал (△T) Точность (полная полоса пропускания): одиночная: ±(1 интервал времени + 100 ppm x показание + 0,6 нс),
  • среднее значение >16: ±(1 интервал времени + 100 ppm x показание + 0,4 ns)
  • Связь по входу: DC, AC и GND
  • Разрешение по вертикали (A/D): 8 бит (2 канала одновременно)
  • Чувствительность по вертикали: 5 мВ/дел - 5 В/дел (на входе)
  • Тип запуска: фронт, видеорежим
  • запуска: автоматический , нормальный и одиночный
  • Уровень запуска: ±5 делений от центра экрана
  • Частота строки/поля (видео): стандарт NTSC, PAL и SECAM
  • Измерение курсора: △V и △T между курсорами
  • Автоматическое измерение: Vpp, Vavg, RMS, частота, Период, Vmax, Vmin, Vtop, Vbase, ширина, перерегулирование, Pre-shoot, Время нарастания, Время спада, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , площадь, площадь цикла
  • Форма волны Математика: +, -, x, ÷, инвертировать, БПФ
  • Хранение сигналов: 16 сигналов
  • Лиссажу Рисунок: Полоса пропускания: Полная полоса пропускания; Разность фаз: ±3 градуса
  • Интерфейс связи: USB-хост, USB-устройство
  • Частотомер: имеется
  • Источник питания: 100–240 В переменного тока, 50/60 Гц, CAT II
  • Потребляемая мощность: <15 Вт
  • Предохранитель: 2А, класс Т, 250В
